Stampa lenticolare come funziona: la targhetta in palestra che mostra il movimento invece di spiegarlo

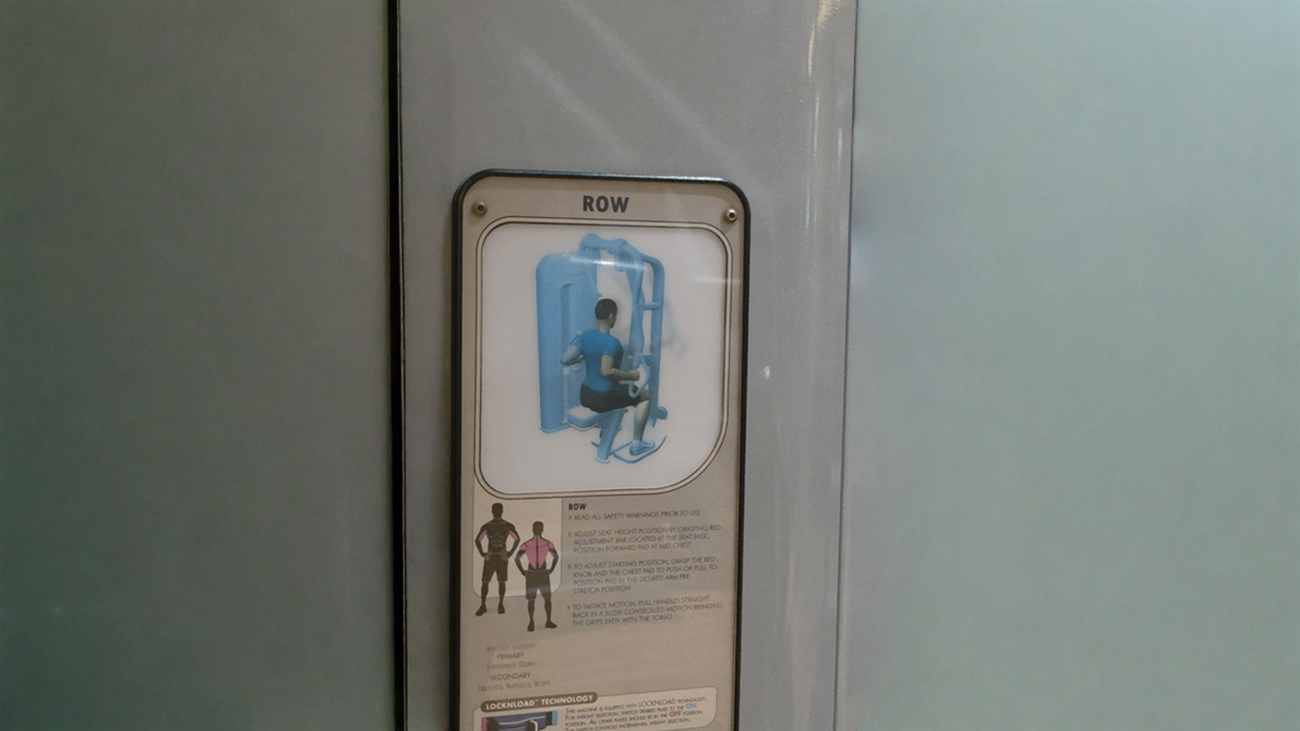

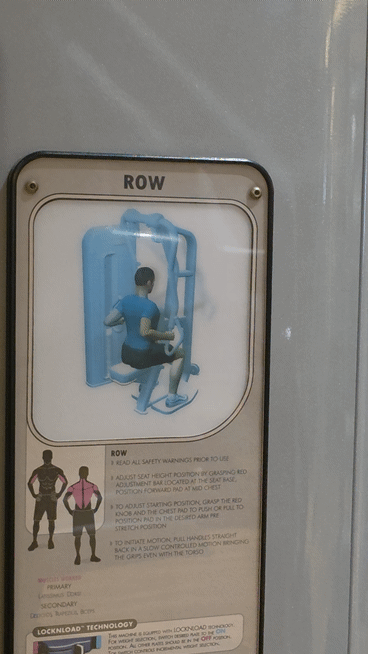

Ci sono passato davanti decine di volte prima di accorgermene. Una targhetta rettangolare avvitata sulla fiancata grigia di una macchina per la schiena, angoli arrotondati, cornice nera, due viti in vista in alto. Titolo in nero, secco: ROW. Sotto, un disegno azzurro monocromo con una figura seduta che tira due maniglie contro un cuscinetto pettorale. Poi mi sono spostato di mezzo passo e l’immagine si è mossa: le braccia sono passate da distese a piegate, il torace è ruotato. Non era un video, non era uno schermo. Era un pezzo di plastica scanalata, spesso pochi decimi di millimetro, che conteneva due fotogrammi nello stesso spazio.

Ho lavorato abbastanza a lungo con la segnaletica e con le istruzioni stampate per riconoscere subito la cosa più interessante di quella targa: non è la tecnologia in sé, è dove è stata messa. Il movimento appare esattamente nel punto in cui serve capirlo, a trenta centimetri dal sedile, mentre stai per fare il gesto. Nessuna app, nessun QR code, nessuna batteria.

Stampa lenticolare come funziona: due immagini nello stesso foglio

Il principio è quasi banale, la messa a punto no. Sopra la stampa c’è un foglio trasparente la cui faccia esterna non è piatta: è un reticolo di micro-lenti cilindriche parallele, come minuscoli tubi di plastica affiancati. Sotto ogni lente, l’immagine stampata non è continua ma interlacciata: strisce sottilissime che appartengono, alternate, al fotogramma A e al fotogramma B. La lente cilindrica funziona come un selettore ottico: a seconda dell’angolo da cui la guardi, mette a fuoco e ingrandisce solo una famiglia di strisce. Da sinistra vedi A, da destra vedi B. Sposti la testa e l’occhio riceve il salto tra i due.

Le variabili che decidono se l’effetto è pulito o pasticciato sono tre. La prima è il passo del reticolo, il numero di lenti per pollice: più lenti significa strisce più fini, quindi immagini che possono essere più piccole ma anche una richiesta di risoluzione di stampa altissima. La seconda è la calibrazione sulla distanza di lettura: l’interlacciatura viene compressa o dilatata di frazioni di percentuale rispetto al passo nominale delle lenti, perché il fascio di raggi che arriva all’occhio a cinquanta centimetri non è lo stesso che arriva a tre metri. Una targa lenticolare pensata per essere letta da vicino, vista da lontano diventa una zuppa. La terza è il crosstalk: quando le strisce di due fotogrammi vengono raccolte in parte dalla stessa lente, i due disegni si sovrappongono e compare quell’effetto fantasma, quel doppio contorno. Nella letteratura ottica sul lenticolare è il nemico numero uno, e cresce con il numero di viste che si vogliono infilare nello stesso foglio. È il motivo per cui una targa con due o tre fotogrammi è nitida e una con dieci, spesso, è illeggibile.

Dal 1692 a oggi: una tecnica più vecchia della fotografia

La prima volta che ho visto l’antenato di questa targhetta è stato guardando le immagini di una tavola dipinta su doghe di legno rigato: un doppio ritratto reale eseguito nel 1692, in cui da un lato si vede il re e dall’altro la regina, e mai i due insieme. Il pittore, Gaspar Antoine de Bois-Clair, aveva capito prima di tutti la logica: se la superficie ha una geometria a scanalature, ogni faccia della scanalatura può portare un’immagine diversa, e il punto di vista fa da interruttore. Non servivano lenti, bastava il rilievo.

Il salto scientifico arriva nel 1908, quando Gabriel Lippmann propone la fotografia integrale: un foglio di micro-lenti a occhio di mosca capace di registrare non una sola proiezione della scena, ma un insieme di prospettive elementari, e quindi di restituire profondità e parallasse. È da quel principio che discende tutta la moderna integral imaging, dai display autostereoscopici alle camere plenottiche. Il lenticolare da stampa, con lenti cilindriche invece che sferiche, è la versione economica e monodimensionale della stessa idea: rinuncia alla parallasse verticale e si tiene quella orizzontale, che è l’unica che ci interessa quando ci spostiamo camminando.

Poi c’è la fase pop, quella che ha condannato la tecnica a sembrare una trovata da bancarella: le cartoline che strizzano l’occhio, i santini che aprono e chiudono le palpebre, le figurine nelle scatole di caramelle, le copertine di dischi, i righelli con il pesce che nuota. Anni Cinquanta-Settanta, produzione di massa, qualità variabile. Ed è esattamente quel bagaglio culturale a spiegare perché oggi, davanti a una targa di palestra che si anima, la reazione istintiva sia sorridere. Ma quella reazione è un errore di valutazione: la stampa lenticolare non è un gadget travestito da istruzione, è un’istruzione che ha risolto un problema cognitivo reale.

Perché mostrare il gesto batte descriverlo a parole

Nella ricerca sull’apprendimento multimediale c’è una distinzione che uso continuamente quando progetto istruzioni: le animazioni non sono sempre meglio delle immagini fisse, ma lo diventano in modo netto quando il contenuto da trasmettere è procedurale e motorio, cioè un movimento del corpo da imitare. È il caso della macchina della foto: nessuna frase spiega la traiettoria delle maniglie meglio di due fotogrammi che la mostrano. La meta-analisi classica su animazione contro immagini statiche lo documenta con chiarezza, e mette anche in guardia dal difetto opposto: l’animazione è informazione transitoria, scorre e sparisce, e se è troppo veloce o troppo ricca satura la memoria di lavoro invece di aiutare.

Qui sta la genialità involontaria del lenticolare applicato alla segnaletica. Non è un video: è un’animazione controllata dall’utente. Il fotogramma resta fermo finché non decidi tu di muovere la testa, puoi tornare avanti e indietro, fermarti sulla posizione che non hai capito. È animazione senza transitorietà, cioè il compromesso migliore fra il disegno statico che non spiega il movimento e il video che scappa via. Aggiungo un dettaglio che le norme sull’informazione per l’uso dei prodotti spingono da anni: ridurre la dipendenza dalla lingua. Una sequenza visiva non va tradotta. In una palestra di albergo, in un aeroporto, in un cantiere, questo vale più di qualunque manuale.

Dove questa targhetta sbaglia (e si può correggere in cinque minuti)

Guardo la foto senza indulgenza, perché il progetto è buono ma l’esecuzione ha tre falle evidenti.

Il testo è quasi invisibile. Le istruzioni sotto il disegno sono in maiuscoletto grigio chiaro, corsivo, piccolo, su fondo avorio. È la parte con le informazioni critiche — regolare l’altezza del sedile, posizionare il cuscinetto a metà torace, muovere in modo lento e controllato — e ha il contrasto più basso di tutta la targa. Se la gerarchia visiva contraddice la gerarchia di importanza, il progetto sta lavorando contro se stesso.
La superficie è lucida. Nella foto si vedono chiaramente i riflessi che attraversano l’immagine: il lenticolare ha bisogno di una faccia liscia e trasparente per funzionare, quindi non puoi opacizzarlo, ma puoi orientarlo. Una targa verticale sotto una plafoniera raccoglie il riflesso della plafoniera; ruotata di pochi gradi o spostata sul fianco opposto, no. È una decisione da fare in fase di installazione, non di stampa.
Manca l’indicatore di partenza. È il difetto più sottile e il più facile da risolvere: nulla dice quale dei due fotogrammi sia la posizione iniziale. Chi guarda deve dondolare avanti e indietro per dedurlo. Un piccolo marcatore fisso — un punto, un numero 1 stampato fuori dall’area animata — chiarirebbe tutto senza toccare l’ottica. Regola generale che applico sempre: mai mettere testo dentro l’animazione, perché nel passaggio fra i fotogrammi diventa illeggibile; il testo va nella parte piatta della targa.

Aggiungo un’osservazione sul contenuto: i due schemi corporei con i muscoli evidenziati in rosa, vista frontale e posteriore, sono la parte migliore del pannello dopo l’animazione. Comunicano il bersaglio dell’esercizio senza chiedere di leggere nomi latini. Il riquadro in basso sul sistema di selezione dei carichi, invece, è testo denso su un pannello che nessuno legge in piedi con le mani occupate: quello sì andava trasformato in pittogrammi.

Quando conviene una sequenza lenticolare e quando bastano due disegni

Me lo chiedono spesso, e la risposta è più restrittiva di quanto si pensi. Il lenticolare conviene quando devi comunicare una trasformazione: prima e dopo, chiuso e aperto, posizione di partenza e di arrivo. Su un contenitore differenziato, su una porta antipanico, sulla targa di un noleggio biciclette, sull’istruzione di una macchina in un condominio o in una struttura ricettiva con ospiti di lingue diverse, funziona perché elimina la traduzione e occupa un solo pezzo di superficie.

Non conviene quando il gesto ha più di tre fasi: lì la sequenza va sdoppiata in una fila di pittogrammi numerati, statici, ciascuno leggibile senza muoversi. Non conviene se la targa va letta da lontano o di sfuggita, in movimento, perché l’effetto richiede un intervallo di angoli preciso. E non conviene se non hai modo di provarla sul posto: prima di ordinare una tiratura faccio sempre un test con la stampa applicata dove finirà davvero, chiedendo a tre o quattro persone che non sanno nulla del progetto di dirmi cosa vedono. Le norme internazionali sulla comprensibilità dei simboli grafici prevedono proprio questo, un test di comprensione su campione di utenti, e non è burocrazia: è l’unico modo di scoprire che il tuo pittogramma perfetto viene letto al contrario.

La cosa che mi resta, di quella targhetta avvitata su una fiancata grigia, è la sproporzione fra l’umiltà del mezzo e l’intelligenza della scelta. Una tecnica ottica nata per doppi ritratti di corte, passata per il laboratorio di un premio Nobel e poi finita sulle cartoline dei tabaccai, che nel 2020 fa il lavoro che oggi tutti affiderebbero a uno schermo: spiegare un movimento a chi lo deve fare, subito, senza parole e senza corrente.
